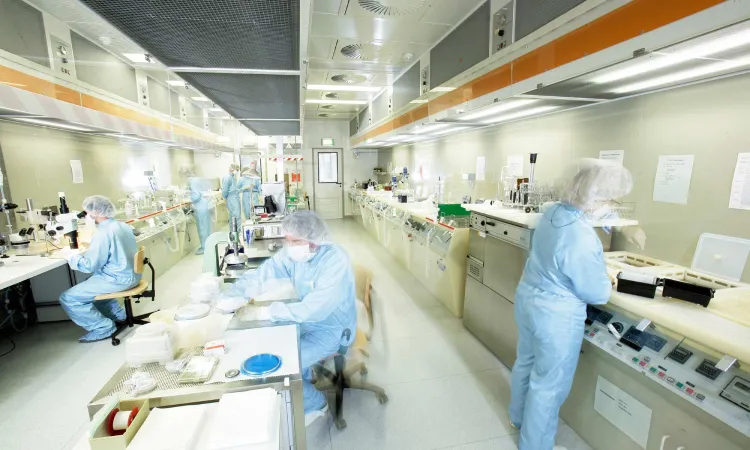

اتاق تمیز یا کلین روم یکی از مهم ترین بخش های صنایع حساس مانند داروسازی، تجهیزات پزشکی، صنایع غذایی، الکترونیک، آزمایشگاه ها و مراکز تحقیقاتی است. در این محیط ها کوچک ترین آلودگی، گرد و غبار یا تغییر در شرایط محیطی می تواند کیفیت محصول نهایی را کاهش دهد یا حتی باعث از بین رفتن یک فرآیند تولید شود. به همین دلیل طراحی اتاق تمیز تنها به ساخت یک فضای بسته محدود نمی شود، بلکه مجموعه ای از استانداردها، تجهیزات و اصول مهندسی باید در کنار یکدیگر قرار بگیرند تا محیطی کاملا کنترل شده ایجاد شود.
استفاده از یک چک لیست طراحی اتاق تمیز باعث می شود تمام مراحل پروژه از نیازسنجی اولیه تا طراحی، اجرا، تست و بهره برداری با نظم بیشتری انجام شوند. این چک لیست علاوه بر کاهش خطاهای اجرایی، موجب صرفه جویی در هزینه های نگهداری، افزایش طول عمر تجهیزات و دریافت تاییدیه های استاندارد نیز خواهد شد.
در ادامه مهم ترین مواردی که باید در طراحی یک اتاق تمیز بررسی شوند را به صورت مرحله به مرحله مرور می کنیم.
چرا استفاده از چک لیست طراحی اتاق تمیز اهمیت دارد؟
بسیاری از مشکلاتی که پس از راه اندازی اتاق تمیز به وجود می آیند، ناشی از بی توجهی به جزئیات طراحی هستند. اگر در ابتدای پروژه تمام الزامات به درستی بررسی شوند، احتمال ایجاد مشکلاتی مانند نشت هوا، افت فشار، آلودگی محیط، مصرف بالای انرژی و هزینه های تعمیرات تا حد زیادی کاهش پیدا می کند.
مهم ترین مزایای استفاده از چک لیست طراحی اتاق تمیز عبارتند از:
- جلوگیری از خطاهای طراحی و اجرا
- افزایش کیفیت و ایمنی محیط
- رعایت استانداردهای بین المللی
- کاهش هزینه های نگهداری و تعمیرات
- افزایش عمر تجهیزات و سیستم تهویه
- آماده سازی اتاق برای دریافت تاییدیه های لازم
- مدیریت بهتر زمان اجرای پروژه
به همین دلیل تقریبا تمام پروژه های حرفه ای ساخت کلین روم بر اساس یک چک لیست دقیق برنامه ریزی و اجرا می شوند.
چک لیست تعیین نیازمندی های اولیه پروژه
اولین مرحله طراحی اتاق تمیز، شناخت کامل نیازهای پروژه است. بدون مشخص شدن نیازهای واقعی، حتی بهترین تجهیزات نیز نمی توانند عملکرد مناسبی داشته باشند. در این مرحله باید مشخص شود که اتاق تمیز برای چه صنعتی طراحی می شود، چه سطحی از پاکیزگی مورد نیاز است و چه تجهیزاتی قرار است داخل آن نصب شوند.
1. تعیین نوع صنعت و کاربرد اتاق تمیز
اولین سوالی که باید پاسخ داده شود این است که اتاق تمیز برای چه منظوری ساخته می شود. هر صنعت الزامات خاص خود را دارد و طراحی کلین روم نیز بر همان اساس انجام می شود.
برای مثال:
- صنایع داروسازی
- تولید تجهیزات پزشکی
- صنایع غذایی
- آزمایشگاه های تحقیقاتی
- صنایع نیمه هادی
- صنایع الکترونیک
- مراکز تولید مواد شیمیایی
- صنایع هوافضا
هر کدام از این صنایع دارای استانداردها، کلاس بندی و تجهیزات متفاوتی هستند.
2. تعیین کلاس اتاق تمیز
یکی از مهم ترین بخش های طراحی، تعیین کلاس اتاق تمیز است. کلاس اتاق تمیز مشخص می کند که چه تعداد ذره معلق در هوا مجاز است و سیستم تهویه باید تا چه اندازه هوا را تصفیه کند.
هر چه عدد کلاس ISO کوچکتر باشد، میزان پاکیزگی محیط بیشتر خواهد بود و تجهیزات پیشرفته تری مورد نیاز هستند.
در این مرحله باید موارد زیر مشخص شوند:
- کلاس مورد نیاز بر اساس استاندارد ISO
- تعداد ذرات مجاز در هر متر مکعب هوا
- سطح فیلتراسیون مورد نیاز
- نوع فعالیت های داخل اتاق
انتخاب کلاس مناسب تاثیر مستقیمی بر هزینه ساخت، تجهیزات و مصرف انرژی خواهد داشت.
3. بررسی ظرفیت تولید و تعداد کاربران
ابعاد اتاق تمیز تنها بر اساس فضای موجود تعیین نمی شود. تعداد افرادی که همزمان داخل محیط فعالیت می کنند و همچنین ظرفیت تولید روزانه نقش مهمی در طراحی دارند.
در این مرحله باید سوالات زیر پاسخ داده شوند:
- چند نفر همزمان در اتاق حضور دارند؟
- میزان تولید روزانه چقدر است؟
- چه تعداد دستگاه در محیط نصب می شود؟
- مسیر حرکت پرسنل چگونه است؟
- مسیر ورود مواد اولیه و خروج محصول چگونه طراحی می شود؟
هر چه تعداد افراد بیشتر باشد، احتمال تولید ذرات آلاینده نیز افزایش پیدا می کند و سیستم تهویه باید توان بیشتری داشته باشد.
4. بررسی استانداردها و الزامات قانونی
قبل از شروع طراحی باید مشخص شود که پروژه بر اساس کدام استاندارد اجرا خواهد شد. بسیاری از صنایع علاوه بر استانداردهای بین المللی، ملزم به رعایت قوانین داخلی نیز هستند.
رایج ترین استانداردهایی که در طراحی اتاق تمیز مورد استفاده قرار می گیرند عبارتند از:
- استاندارد ISO 14644
- الزامات GMP
- استانداردهای صنایع دارویی
- استانداردهای صنایع غذایی
- الزامات سازمان غذا و دارو
- دستورالعمل های ایمنی و بهداشت
رعایت این استانداردها باعث می شود فرآیند دریافت تاییدیه ها در آینده با مشکل مواجه نشود.

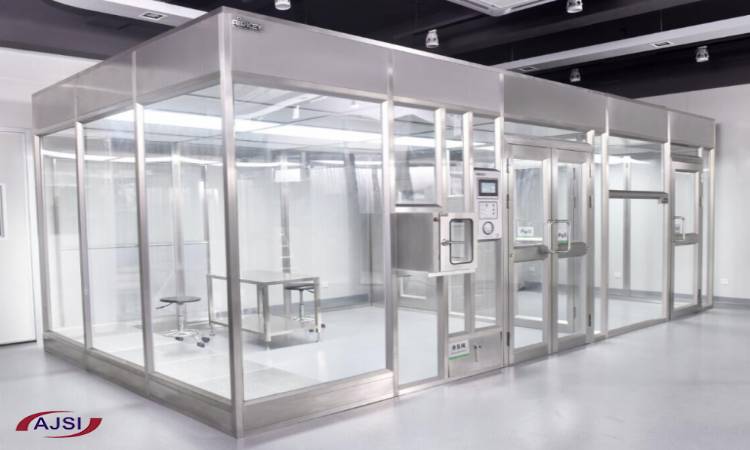

چک لیست طراحی معماری اتاق تمیز
پس از مشخص شدن نیازهای پروژه، نوبت به طراحی بخش معماری می رسد. معماری اتاق تمیز تنها به زیبایی محیط مربوط نمی شود، بلکه مهم ترین نقش آن جلوگیری از تجمع آلودگی، تسهیل نظافت و حفظ شرایط کنترل شده است.
در طراحی معماری باید تمام جزئیات از محل قرارگیری دیوارها تا نوع کفپوش، سقف، درب ها و مسیرهای عبور بررسی شوند.
1. طراحی پلان و جانمایی فضاها
اولین گام، طراحی نقشه کلی اتاق تمیز است. در این مرحله باید محل استقرار تجهیزات، مسیر حرکت افراد، محل ورود مواد اولیه و خروج محصولات به گونه ای تعیین شود که احتمال انتقال آلودگی به حداقل برسد.
در طراحی پلان باید به موارد زیر توجه شود:
- مسیر حرکت پرسنل
- مسیر انتقال مواد
- محل استقرار تجهیزات
- فضای تعمیر و نگهداری
- محل نصب تجهیزات تهویه
- فضای انبار مواد اولیه
- اتاق تعویض لباس
طراحی صحیح پلان باعث افزایش بهره وری و کاهش احتمال آلودگی متقاطع خواهد شد.
چک لیست سیستم تهویه و HVAC
سیستم تهویه مهم ترین بخش هر اتاق تمیز محسوب می شود. وظیفه این سیستم کنترل ذرات معلق، تنظیم دما و رطوبت و ایجاد فشار مناسب در محیط است. اگر سیستم HVAC به درستی طراحی نشود، حتی بهترین مصالح و تجهیزات نیز نمی توانند شرایط استاندارد یک کلین روم را حفظ کنند.
1. انتخاب فیلترهای HEPA یا ULPA
فیلترها وظیفه حذف ذرات معلق و آلاینده های موجود در هوا را بر عهده دارند. نوع فیلتر باید بر اساس کلاس اتاق تمیز انتخاب شود.
در این بخش موارد زیر بررسی می شوند:
- انتخاب نوع فیلتر متناسب با کلاس اتاق
- محل نصب فیلترها
- امکان تعویض و نگهداری آسان
- برنامه زمان بندی تعویض فیلترها
2. تعداد تعویض هوا (ACH)
تعداد دفعات تعویض هوای داخل اتاق در هر ساعت یکی از مهم ترین شاخص های عملکرد سیستم تهویه است. مقدار ACH باید با توجه به نوع فعالیت و کلاس اتاق تمیز تعیین شود تا هوای محیط همیشه در شرایط مطلوب باقی بماند.
3. کنترل فشار مثبت یا منفی
در بیشتر اتاق های تمیز از فشار مثبت استفاده می شود تا از ورود هوای آلوده به داخل محیط جلوگیری شود. البته در برخی کاربردها مانند کار با مواد خطرناک، فشار منفی مورد نیاز است.
در طراحی باید موارد زیر مشخص شوند:
- نوع فشار مورد نیاز
- اختلاف فشار بین فضاهای مختلف
- محل نصب سنسورهای فشار
- سیستم هشدار در صورت کاهش فشار
4. کنترل دما و رطوبت
ثبات دما و رطوبت علاوه بر حفظ کیفیت محصولات، عملکرد تجهیزات و راحتی کارکنان را نیز بهبود می دهد. سیستم کنترل باید بتواند این پارامترها را به صورت پیوسته پایش و تنظیم کند.
5. الگوی جریان هوا
جهت حرکت هوا باید به گونه ای باشد که آلودگی از محیط خارج شده و در هیچ نقطه ای تجمع پیدا نکند. انتخاب جریان یک طرفه یا غیر یک طرفه به نوع فعالیت داخل اتاق بستگی دارد.

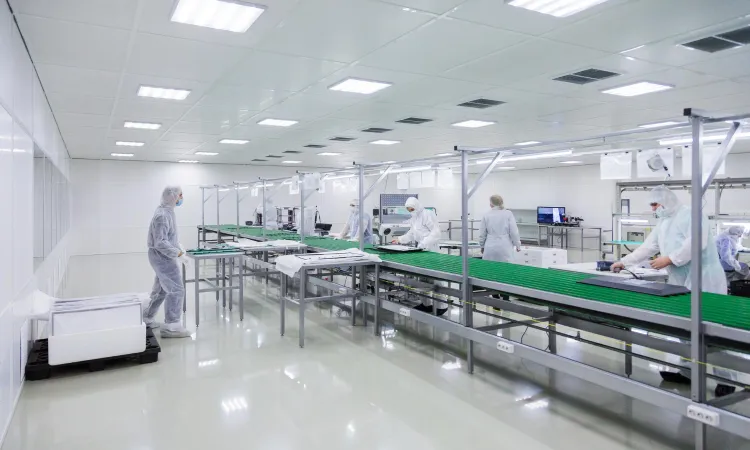

چک لیست تجهیزات و تاسیسات اتاق تمیز
پس از طراحی معماری و سیستم تهویه، نوبت به انتخاب تجهیزات و تاسیسات می رسد. تمامی تجهیزات باید به گونه ای انتخاب شوند که تولید ذرات نداشته باشند و امکان نظافت و ضدعفونی کردن آنها به راحتی وجود داشته باشد.
1. سیستم روشنایی
روشنایی باید نور کافی را بدون ایجاد حرارت زیاد فراهم کند. همچنین چراغ ها باید دارای طراحی مناسب برای محیط های تمیز باشند و از نفوذ گرد و غبار جلوگیری کنند.
در انتخاب سیستم روشنایی به موارد زیر توجه کنید:
- شدت نور مناسب
- مصرف انرژی پایین
- قابلیت نظافت آسان
- مقاومت در برابر رطوبت
2. سیستم برق اضطراری
قطع برق می تواند عملکرد سیستم تهویه و تجهیزات حساس را مختل کند. به همین دلیل استفاده از برق اضطراری یا UPS برای تجهیزات حیاتی ضروری است.
3. تجهیزات استیل و مبلمان کلین روم
میزها، قفسه ها و تجهیزات داخلی معمولا از استیل ضد زنگ ساخته می شوند تا در برابر خوردگی مقاوم بوده و سطحی صاف و قابل شستشو داشته باشند.
هنگام انتخاب تجهیزات به این موارد توجه کنید:
- لبه های گرد و بدون زاویه تیز
- مقاومت در برابر مواد شوینده
- عدم تولید ذرات
- قابلیت ضدعفونی مداوم
4. سیستم اعلام و اطفای حریق
سیستم ایمنی باید بدون ایجاد آلودگی از تجهیزات و کارکنان محافظت کند. استفاده از تجهیزات متناسب با شرایط اتاق تمیز اهمیت زیادی دارد.
5. سیستم مانیتورینگ و کنترل
برای حفظ شرایط استاندارد، لازم است پارامترهایی مانند دما، رطوبت، فشار و عملکرد سیستم تهویه به صورت لحظه ای پایش شوند. استفاده از سیستم مانیتورینگ باعث می شود در صورت بروز هرگونه مشکل، اقدامات لازم در کوتاه ترین زمان انجام شود.
چک لیست مراحل اجرای اتاق تمیز
پس از تکمیل طراحی و انتخاب تجهیزات، مرحله اجرای اتاق تمیز آغاز می شود. کیفیت اجرای پروژه به اندازه طراحی اهمیت دارد، زیرا کوچک ترین خطا در نصب تجهیزات یا اجرای سازه می تواند عملکرد کلین روم را تحت تاثیر قرار دهد. به همین دلیل بهتر است تمام مراحل بر اساس یک چک لیست مشخص انجام شوند.
1. اجرای زیرسازی
در اولین مرحله باید زیرسازی کف، دیوارها و تاسیسات بررسی شود تا شرایط برای نصب تجهیزات فراهم باشد.
مواردی که باید کنترل شوند عبارتند از:
- تراز بودن کف
- آماده بودن مسیرهای تاسیساتی
- استحکام سازه
- رفع ترک ها و نواقص احتمالی
2. نصب پنل ها
پنل های دیواری و سقفی باید به گونه ای نصب شوند که هیچ گونه درز یا شکافی باقی نماند. تمام اتصالات باید آب بندی شوند تا از ورود آلودگی جلوگیری شود.
در این مرحله موارد زیر بررسی می شوند:
- کیفیت نصب پنل ها
- آب بندی کامل درزها
- استحکام اتصالات
- هم سطح بودن دیوارها و سقف
3. اجرای کفپوش
کفپوش اتاق تمیز باید سطحی کاملا یکپارچه، بدون درز و مقاوم در برابر مواد شیمیایی داشته باشد. همچنین نظافت آن باید به راحتی انجام شود.
در انتخاب و اجرای کفپوش به این موارد توجه کنید:
- مقاومت سایشی بالا
- مقاومت در برابر مواد شیمیایی
- ضد گرد و غبار بودن
- اجرای بدون درز
4. نصب سیستم HVAC
پس از آماده شدن فضای داخلی، تجهیزات تهویه، کانال ها، فیلترها و دریچه های هوا نصب می شوند. در این مرحله باید از اجرای صحیح مسیرهای هوا و عملکرد مناسب تجهیزات اطمینان حاصل شود.
5. نصب تجهیزات و تجهیزات جانبی
در پایان تجهیزات داخلی مانند میزهای استیل، چراغ ها، تابلوهای برق، تجهیزات کنترلی و سایر ملزومات نصب می شوند. تمام تجهیزات باید بدون آسیب به پنل ها و کفپوش نصب شوند تا شرایط استاندارد اتاق حفظ شود.
چک لیست تست، راه اندازی و اعتبارسنجی اتاق تمیز
پس از پایان عملیات اجرایی، اتاق تمیز باید پیش از بهره برداری مورد آزمایش قرار گیرد. این مرحله مشخص می کند که آیا کلین روم مطابق استانداردهای طراحی شده عمل می کند یا خیر؛ بنابراین در این مرحله اعتبارسنجی اتاق تمیز انجام میشود
1. تست نشتی فیلترها
در این آزمایش عملکرد فیلترهای HEPA یا ULPA بررسی می شود تا اطمینان حاصل شود هیچ گونه نشتی در محل نصب آنها وجود ندارد.
2. اندازه گیری تعداد ذرات
یکی از مهم ترین آزمایش های اتاق تمیز، شمارش ذرات معلق در هوا است. نتایج این تست باید با کلاس تعیین شده برای اتاق مطابقت داشته باشد.
3. تست اختلاف فشار
اختلاف فشار بین اتاق ها باید مطابق طراحی باشد تا از ورود آلودگی جلوگیری شود. در صورت وجود اختلاف فشار نامناسب، عملکرد سیستم تهویه باید مجددا بررسی شود.
4. تست سرعت جریان هوا
سرعت و جهت حرکت هوا باید اندازه گیری شود تا اطمینان حاصل شود هوای تمیز به صورت یکنواخت در تمام بخش های اتاق جریان دارد و نقاط مرده ایجاد نشده است.
5. کنترل دما و رطوبت
سیستم کنترل شرایط محیطی باید در شرایط مختلف مورد آزمایش قرار گیرد تا دما و رطوبت در محدوده تعیین شده باقی بمانند.
6. مستندسازی و تایید نهایی
پس از پایان تمام آزمایش ها، نتایج باید ثبت و مستندسازی شوند. این مدارک برای دریافت تاییدیه ها، انجام بازرسی های دوره ای و نگهداری سوابق پروژه اهمیت زیادی دارند.
در این مرحله معمولا موارد زیر ثبت می شوند:
- نتایج تست های عملکردی
- گزارش کالیبراسیون تجهیزات
- مدارک نصب و راه اندازی
- تاییدیه های فنی و کنترل کیفیت
چک لیست نگهداری و بازرسی دوره ای اتاق تمیز
طراحی و اجرای صحیح اتاق تمیز تنها بخشی از مسیر است. برای حفظ عملکرد کلین روم، لازم است تجهیزات و بخش های مختلف آن به صورت دوره ای بررسی و سرویس شوند. نگهداری منظم باعث افزایش عمر تجهیزات، کاهش هزینه های تعمیرات و حفظ شرایط استاندارد محیط خواهد شد.

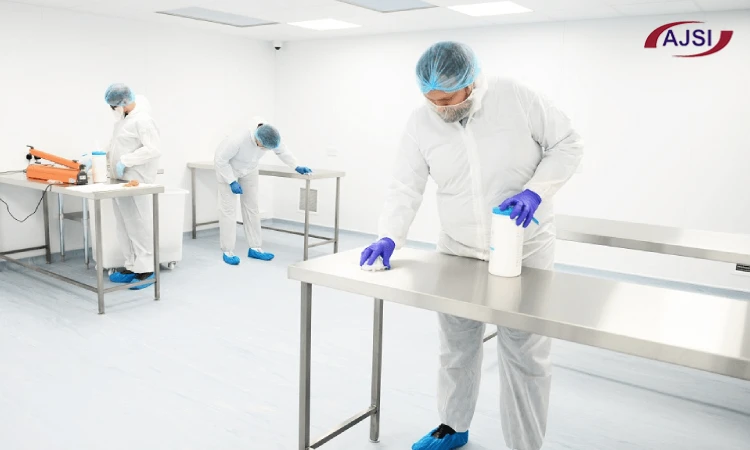

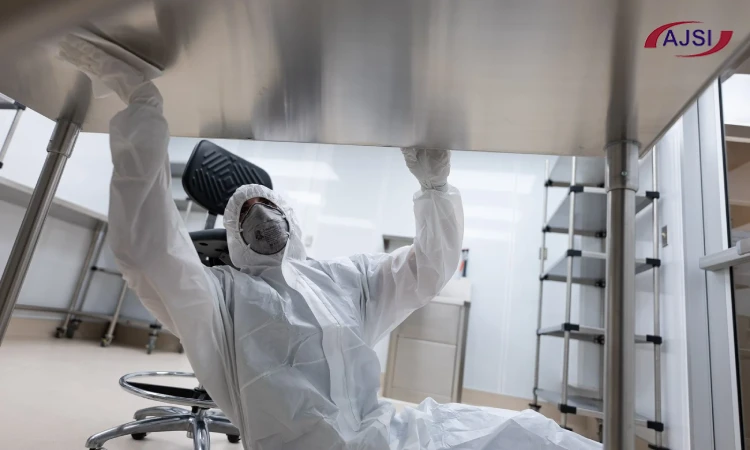

1. برنامه نظافت دوره ای
تمام سطوح، تجهیزات و کفپوش باید طبق برنامه مشخص و با مواد مناسب نظافت شوند. استفاده از شوینده های استاندارد و روش های صحیح نظافت، احتمال انتشار آلودگی را به حداقل می رساند.
در برنامه نظافت بهتر است موارد زیر مشخص باشند:
- زمان بندی نظافت روزانه، هفتگی و ماهانه
- مواد شوینده مجاز
- مسئول انجام نظافت
- نحوه ثبت عملیات انجام شده
2. تعویض فیلترها
فیلترهای سیستم تهویه پس از مدتی کارایی خود را از دست می دهند و باید در زمان مناسب تعویض شوند. تاخیر در تعویض فیلترها می تواند کیفیت هوای اتاق تمیز را کاهش دهد و فشار بیشتری به سیستم HVAC وارد کند.
3. کالیبراسیون تجهیزات
تجهیزات اندازه گیری مانند سنسورهای دما، رطوبت، فشار و شمارش ذرات باید به صورت دوره ای کالیبره شوند تا اطلاعات دقیق و قابل اعتماد ارائه دهند.
4. بازرسی درزها و پنل ها
تمام درزها، پنل های دیواری، سقف و اتصالات باید به صورت منظم بررسی شوند. ایجاد ترک یا باز شدن درزها می تواند باعث ورود آلودگی به محیط شود و عملکرد اتاق تمیز را تحت تاثیر قرار دهد.
5. بازرسی سیستم تهویه
عملکرد فن ها، کانال های هوا، دریچه ها و تجهیزات تهویه باید به صورت منظم کنترل شود تا جریان هوا، فشار و کیفیت فیلتراسیون در سطح استاندارد باقی بماند.
جمع بندی
طراحی اتاق تمیز تنها به انتخاب چند تجهیز یا اجرای یک فضای ایزوله محدود نمی شود، بلکه مجموعه ای از استانداردها، محاسبات مهندسی و الزامات فنی باید به صورت هماهنگ اجرا شوند. استفاده از یک چک لیست جامع، احتمال بروز خطا را کاهش داده و فرآیند طراحی، اجرا و بهره برداری را ساده تر می کند.
از تعیین کلاس اتاق تمیز و طراحی معماری گرفته تا انتخاب سیستم تهویه، نصب تجهیزات، انجام تست های اعتبارسنجی و برنامه ریزی برای نگهداری دوره ای، هر مرحله نقش مهمی در عملکرد نهایی کلین روم دارد. اگر تمام این موارد به درستی اجرا شوند، می توان محیطی ایمن، پایدار و مطابق با استانداردهای بین المللی ایجاد کرد.
سوالات متداول در مورد چک لیست اتاق تمیز
چک لیست طراحی اتاق تمیز شامل چه مواردی است؟
این چک لیست معمولا شامل تعیین کلاس اتاق تمیز، طراحی معماری، انتخاب سیستم تهویه، تجهیزات، مراحل اجرا، تست های اعتبارسنجی و برنامه نگهداری دوره ای است.
مهم ترین استاندارد طراحی اتاق تمیز چیست؟
یکی از مهم ترین استانداردهای بین المللی در طراحی کلین روم، استاندارد ISO 14644 است که الزامات مربوط به طبقه بندی و کنترل آلودگی را مشخص می کند.
آیا برای همه صنایع یک چک لیست یکسان وجود دارد؟
خیر. اگرچه اصول کلی طراحی مشابه هستند، اما بسته به نوع صنعت مانند داروسازی، تجهیزات پزشکی، صنایع غذایی یا الکترونیک، جزئیات چک لیست و الزامات فنی متفاوت خواهد بود.
